Схемы разбиты на несколько страниц ввиду большого количества информации.
Внимание! Это не инструкция по эксплуатации! Схемы и описание функций управления могут отличаться от схемы вашего оборудования!
В зависимости от модели оборудования, её комплектации и даты выпуска, функции с одинаковыми пиктограммами могут иметь совсем иное предназначение и функционал, в корне отличные от указанных в данных схемах.
Страницы:
Стр. 1 Стр. 2 Стр. 3 Стр. 4 Стр. 5
Как управлять ножничным подъемником.
JLG 3246ES Габариты (ДхШхВ) 2.50x1.20х2.40 м, грузоподъемность 320 кг, средний вес 2870 кг, рабочая высота 12 м.
Как управлять ножничной пиконеской.

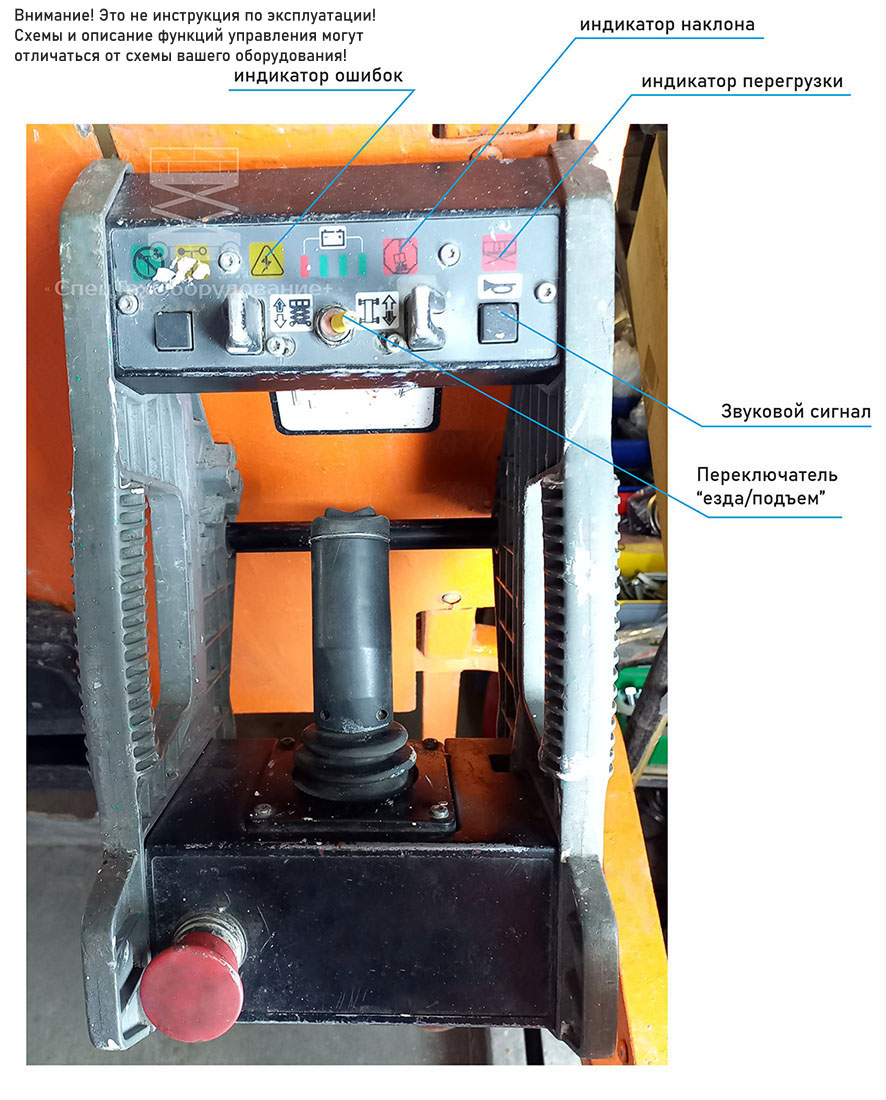

Верхний пульт JLG 3246ES компактный с минимумом деталей, джойстик отвечает за езду, поворот колёс и подъем/опускание платформы. Селектор выбора "езда/подъем-спуск" находится в верхней части пульта.
Левая кнопка на пульте - выбор грузоподъемности (который не актуален при работе на максимальной высоте т.к. независимо от выбранной грузоподъемности она будет 320 кг.).
Правая кнопка на пульте - звуковой сигнал.
На верху - индикатор заряда аккумуляторов.

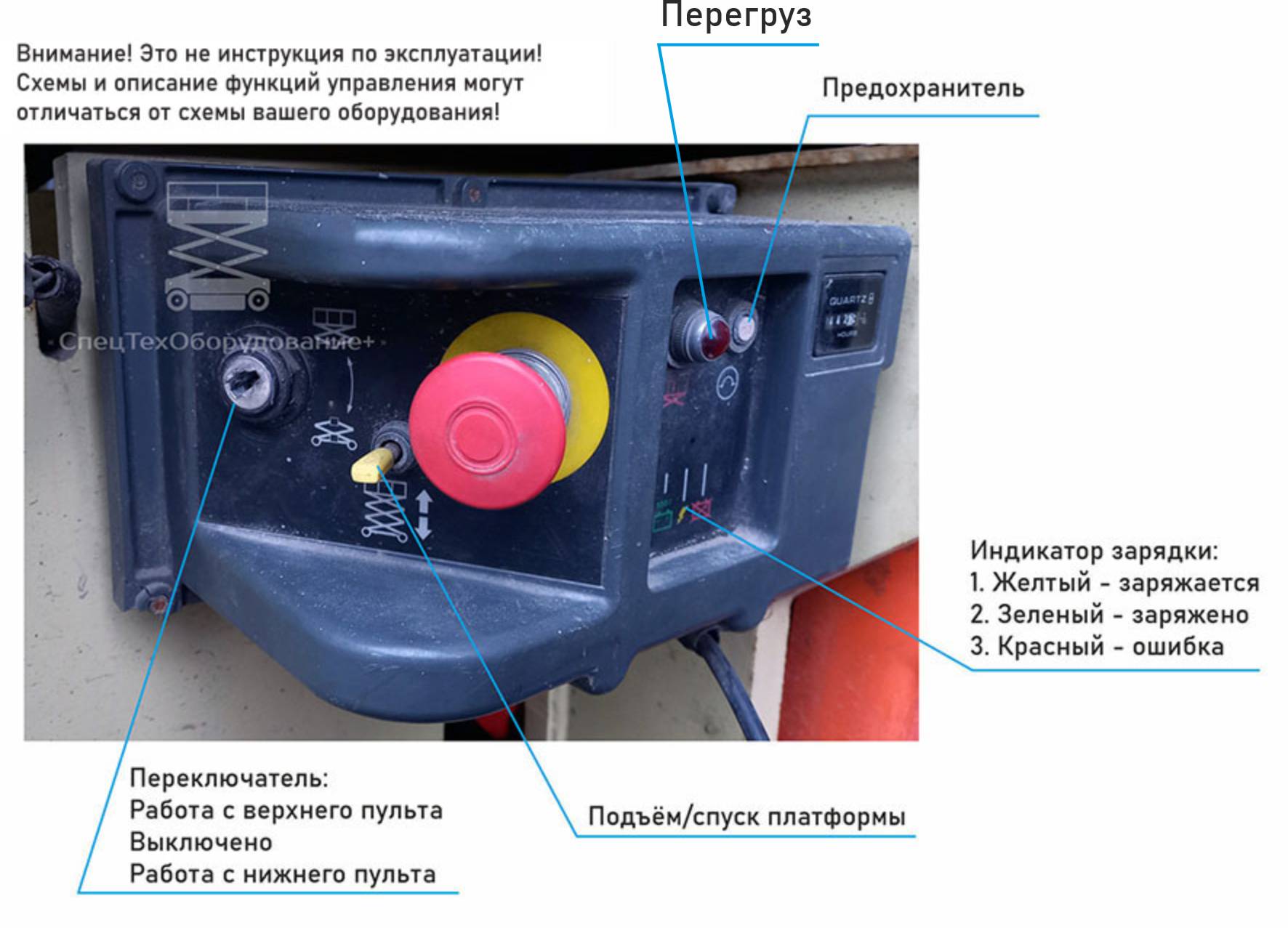

На нижнем пульте 3246ES переключатель "работа с верхнего пульта - выключено - работа с нижнего пульта", переключатель "подъем-спуск", индикатор перегруза платформы при работе с нижнего пульта, индикатор заряда аккумуляторов, счётчик моточасов и автоматический предохранитель на 10 ампер.
Управление пиканиской
Haulotte Compact 12 Габариты (ДхШхВ) 2,48x1,2х2,38 м, грузоподъемность 320 кг, средний вес 2630 кг, рабочая высота 12 м.

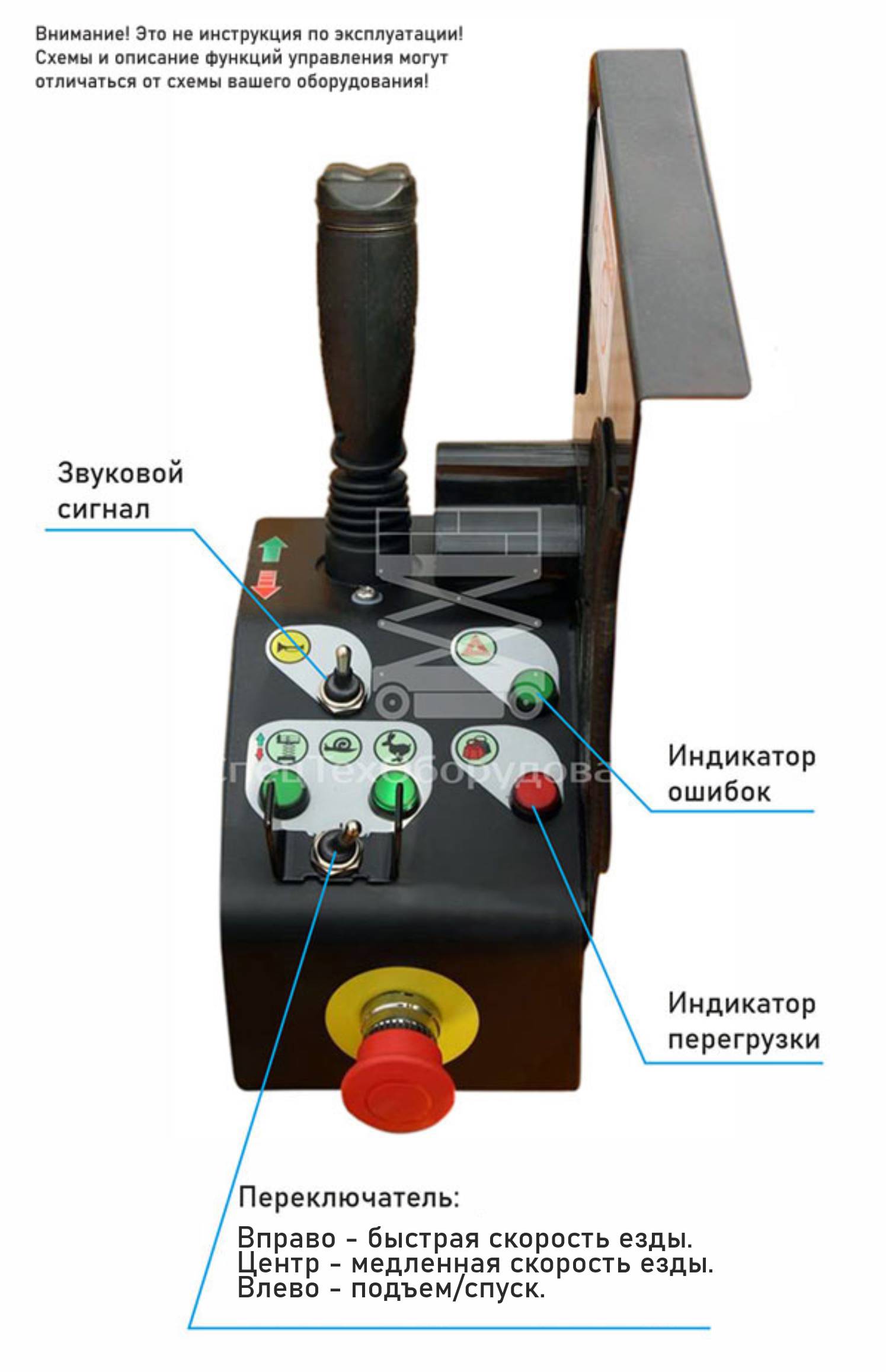

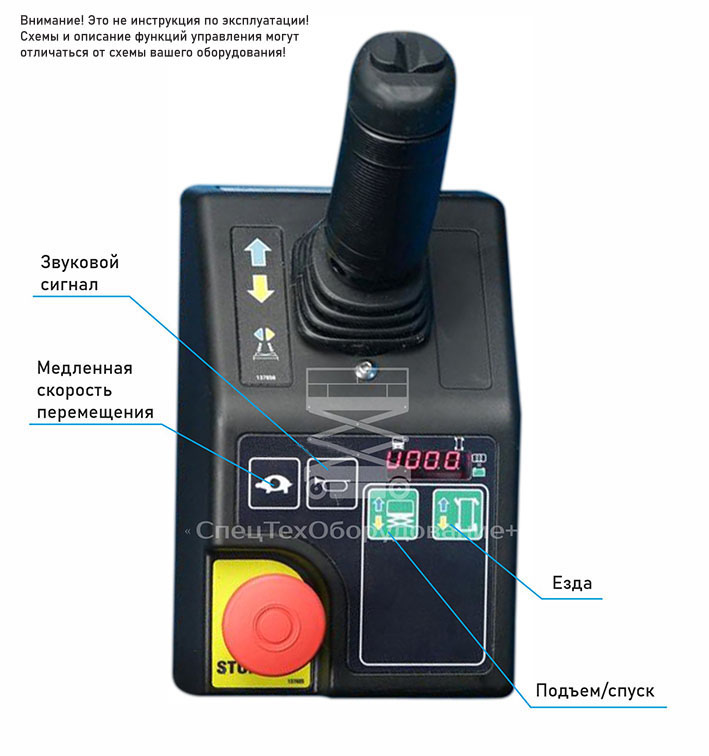

У Haulotte серии Compact и Optimum максимально минималистичные пульты управления, это 3-х позиционный переключатель (подъем-спуск / медленная езда / быстрая езда), джойстик (подъем-спуск/езда, в зависимости от выбранного режима), звуковой сигнал, индикатор ошибок и индикатор перегрузки.

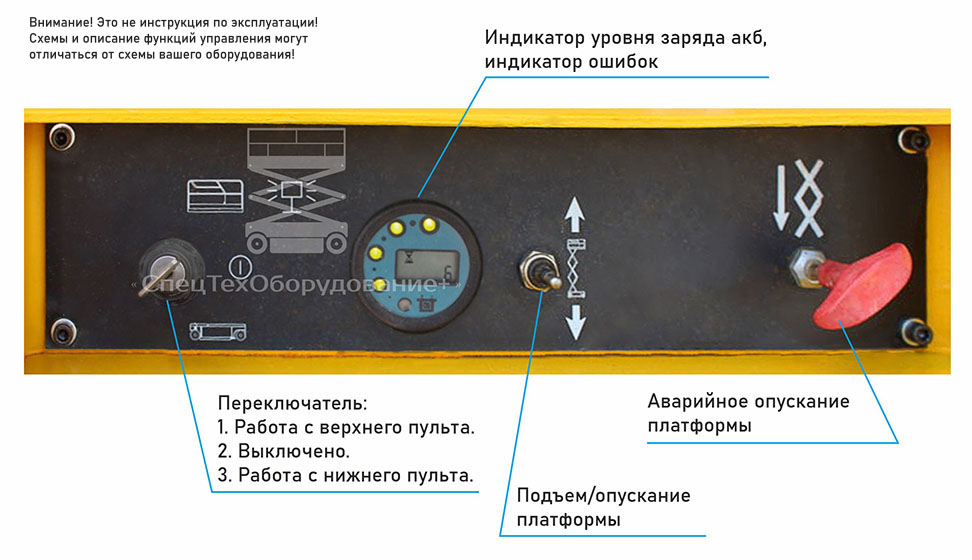

На нижнем пульте пиканиски переключатель пульта, с которого нужно совершить действия, рычажок спуска/подъема, рычаг аварийного спуска и датчик показывающий уровень заряда и ошибок.
Пиканиска подъемник управление.

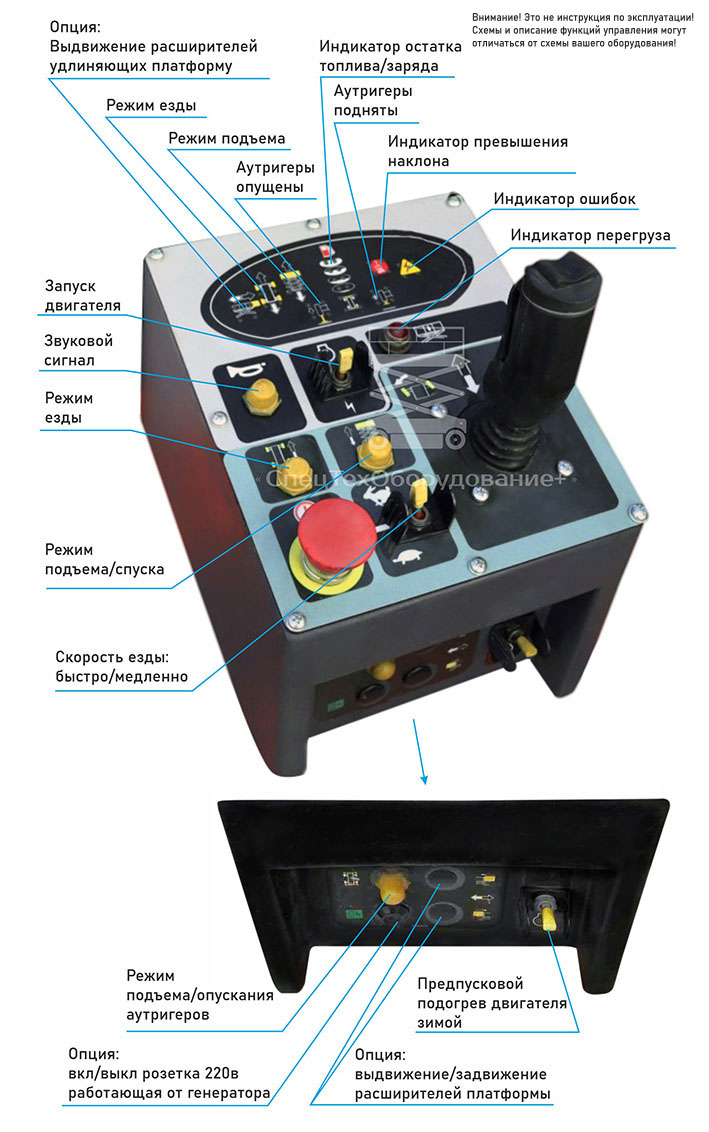

JLG 4394RT Габариты (ДхШхВ) 4.6x2.4х2.7 м, грузоподъемность 680 кг, средний вес 7050 кг, рабочая высота 15,11 м.

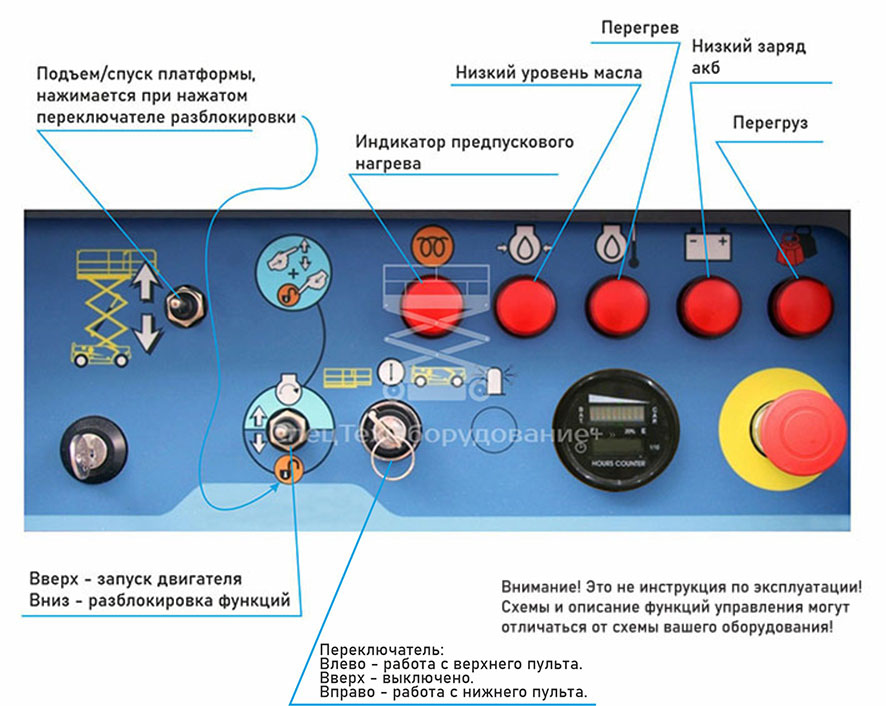

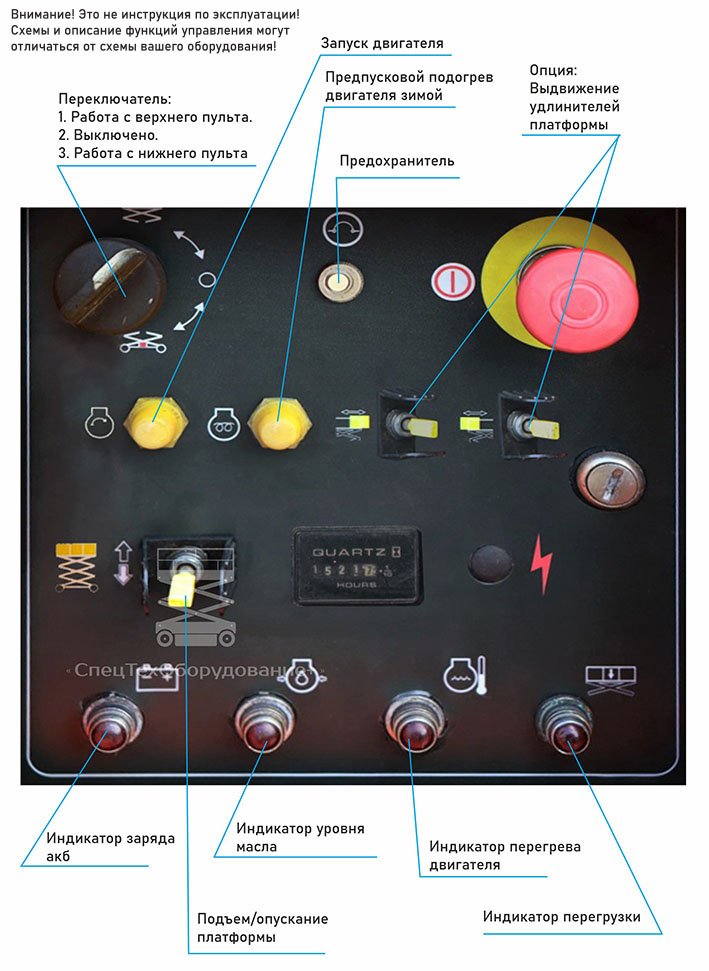

Как заводится дизельная пиканиска.
Haulotte H15SX Габариты (ДхШхВ) 4.2x2.3х2.8 м, грузоподъемность 700 кг, средний вес 6300 кг, рабочая высота 15 м.

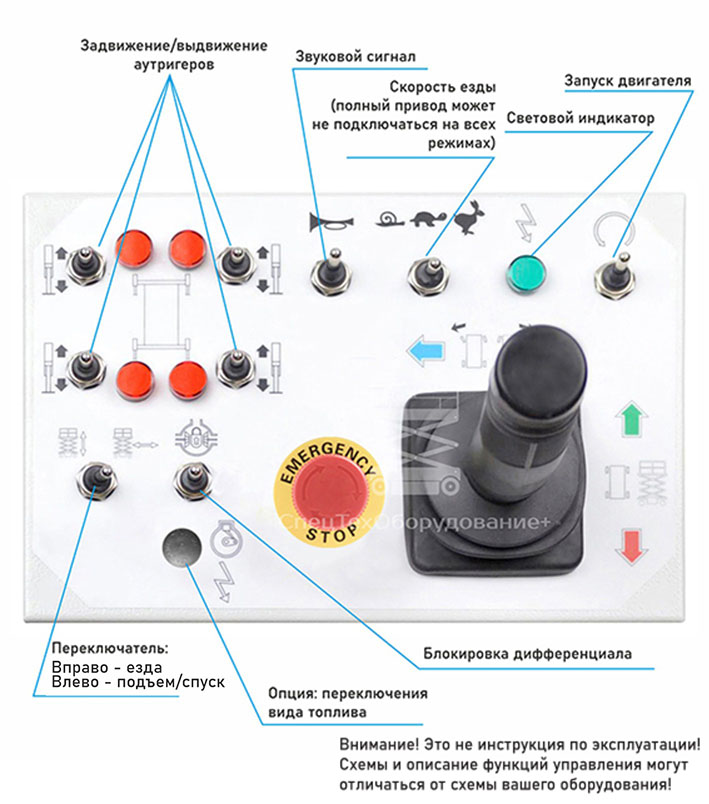

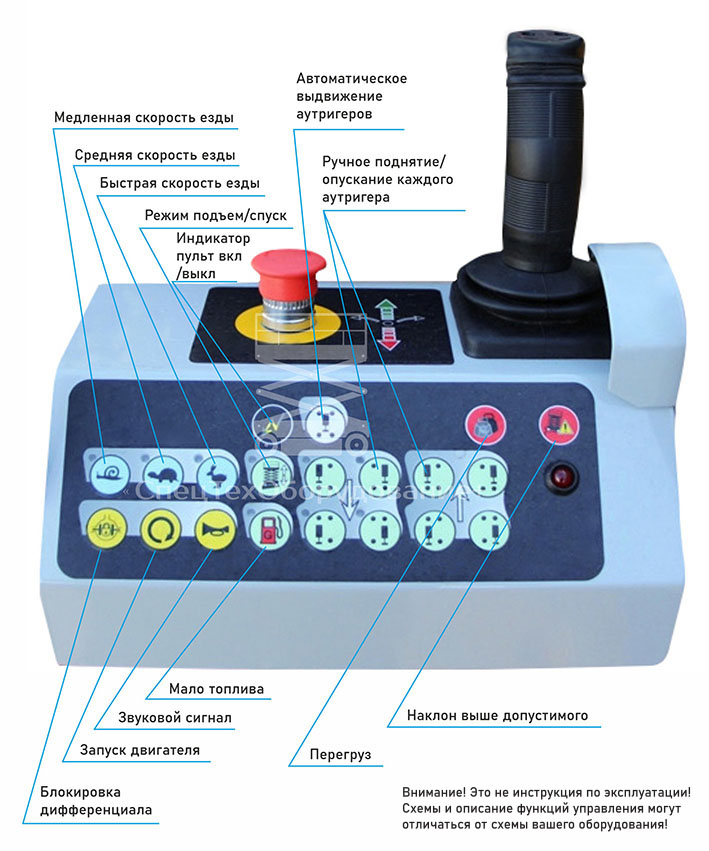

У дизельных подъемников Haulotte H15SDX подъем и спуск аутриггеров полностью в ручном режиме без автоматического выравнивания платформы, поэтому на верхнем пульте есть 4 переключателя, каждый из которых отвечает за поднимание и опускание своего аутриггера.

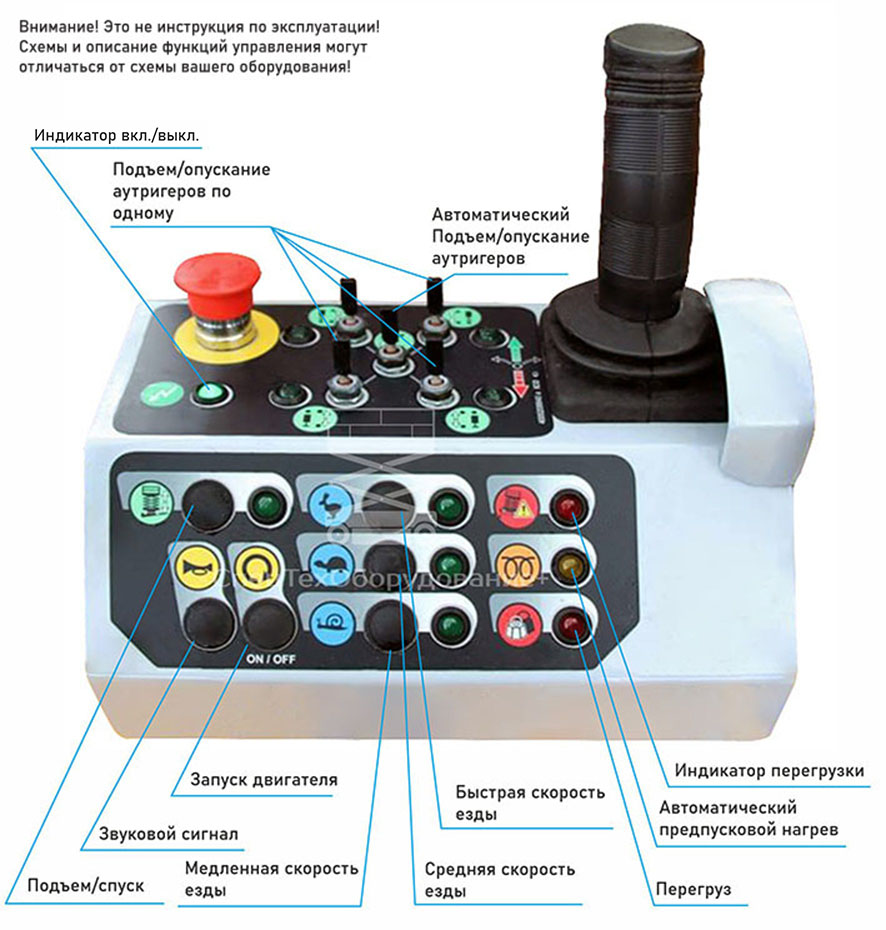

Принцип работы пекинески подъемника на дизельном двигателе.
Haulotte 12DX Габариты (ДхШхВ) 3.18x1.78х2.56 м, грузоподъемность 450 кг, средний вес 3965 кг, рабочая высота 12,06 м.
Управление пиканиской инструкция.

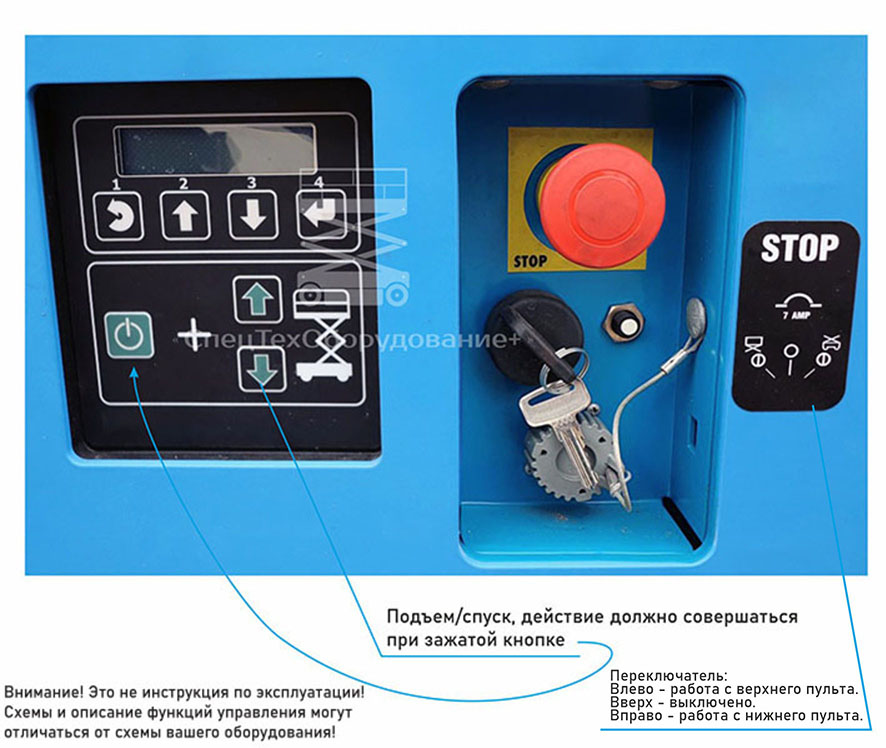

Genie 3246ES Габариты (ДхШхВ) 2.41x1.17х2.40 м, грузоподъемность 320 кг, средний вес 2820 кг, рабочая высота 11,78 м.
