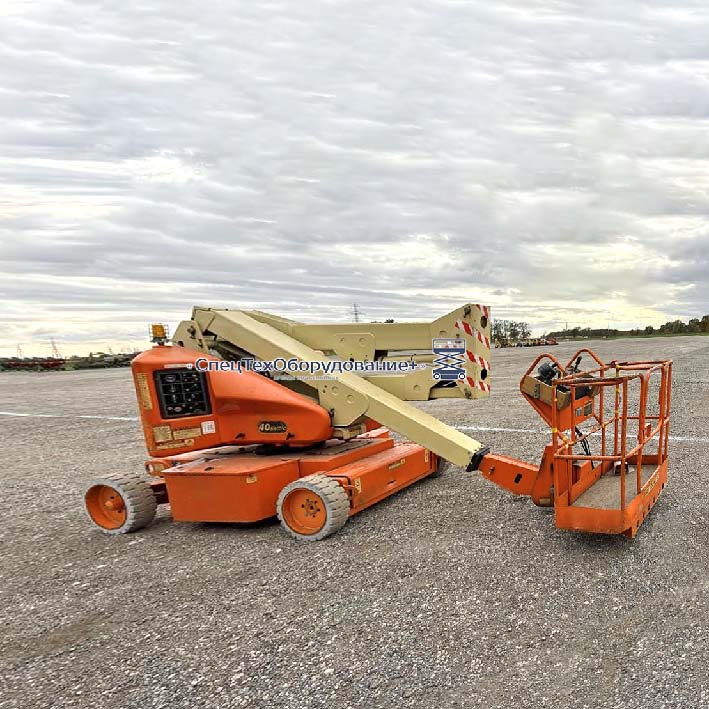

JLG N40E это электрический ножничный подъемник с рабочей высотой чуть больше 14 метров. Он является предшественником более современной модели E400AN.
JLG N40E характеристики:

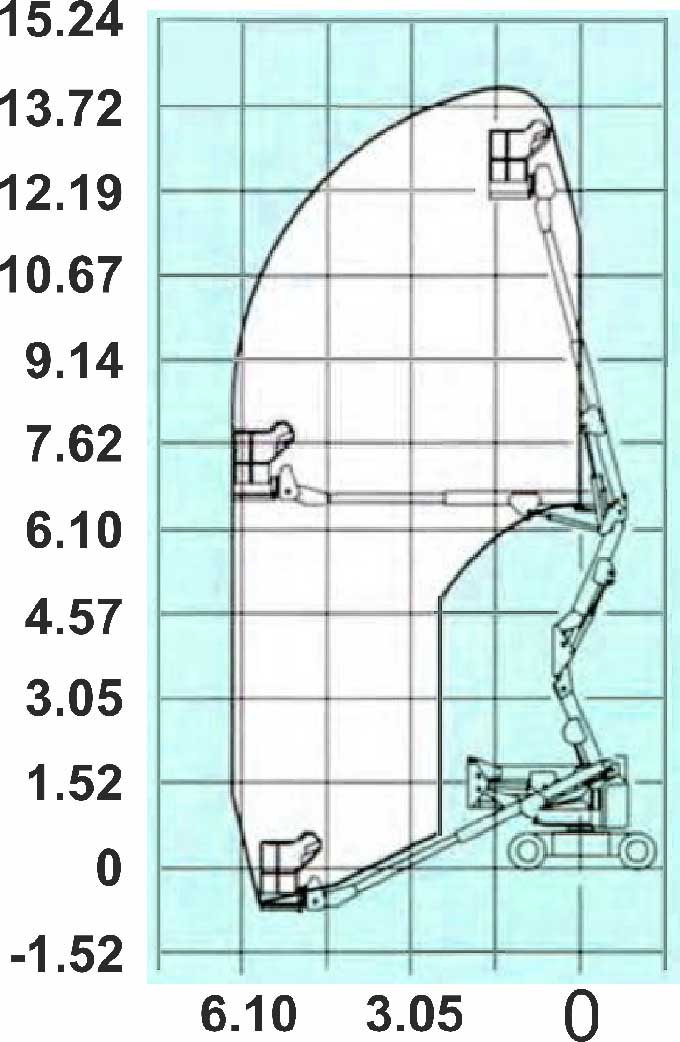

Рабочая высота 14.19 м
Боковой вылет 6.25 м
Высота перегиба 6.10 м
Длина 5.28 м
Ширина 1.50 м
Высота 2.00 м
Средний вес подъемника 5.40 т
Размер люльки 1.22 х 0.66 м
Грузоподъемность 227 кг
Скорость езды до 4.10 км/ч
Радиус поворота внешний 3.63 м
Электрическая система 48 вольт

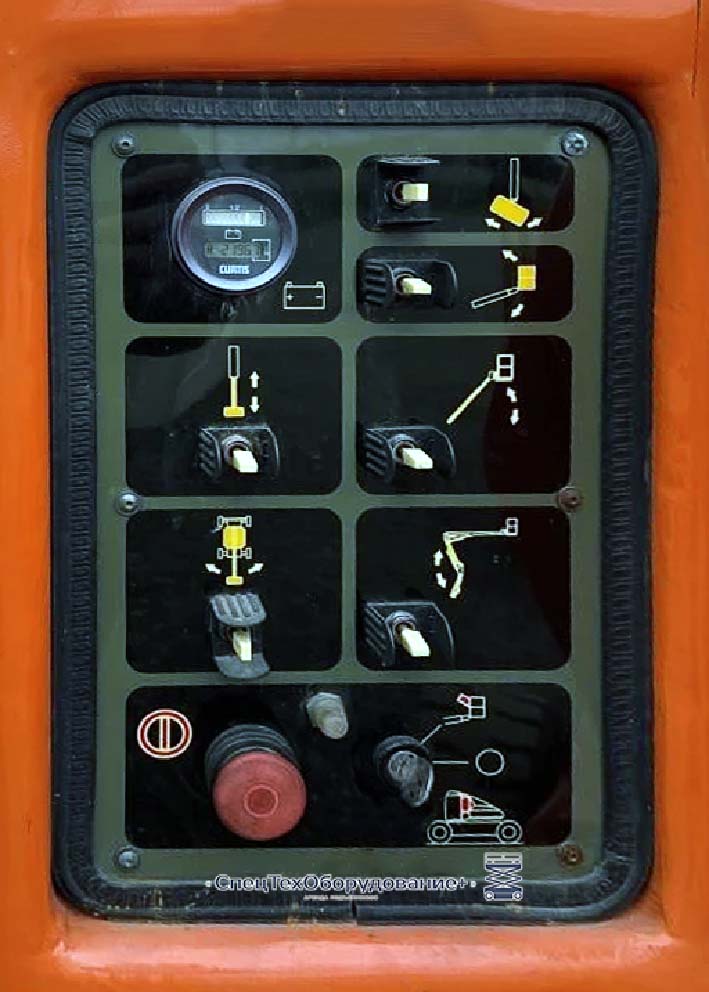

Нижний пульт управления.
На нём находятся селекторы управления секциями, около каждого из них расположена пиктограмма, показывающая, какая секция будет двигаться. В верхней части расположен счётчик часов работы, в нижней части кнопка выключения и переключатель пультов.

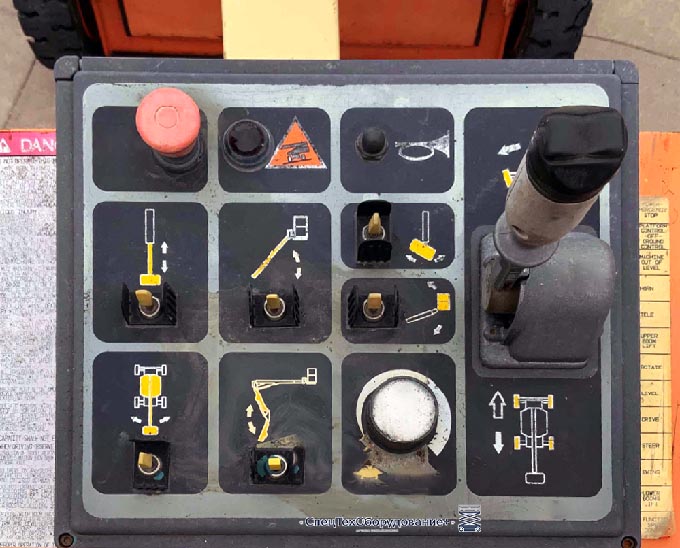

Верхний пульт.
Управление осуществляется селекторами по тому же принципу, как и на нижнем пульте. С правой стороны находится джойстик для езды и поворота колёс.

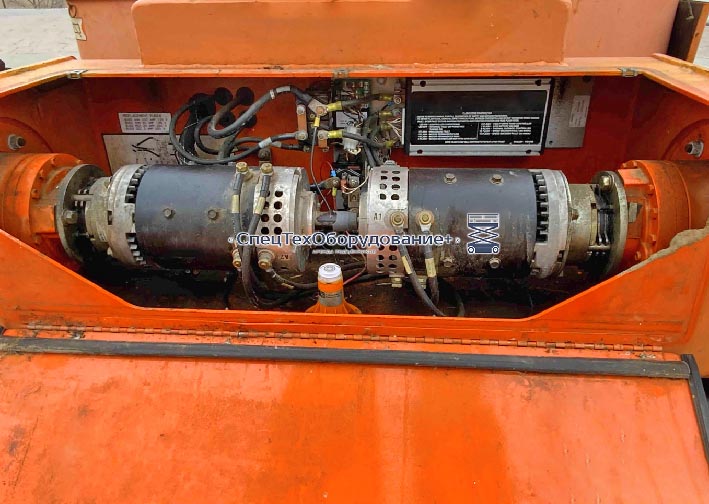

Отсек с электроникой.

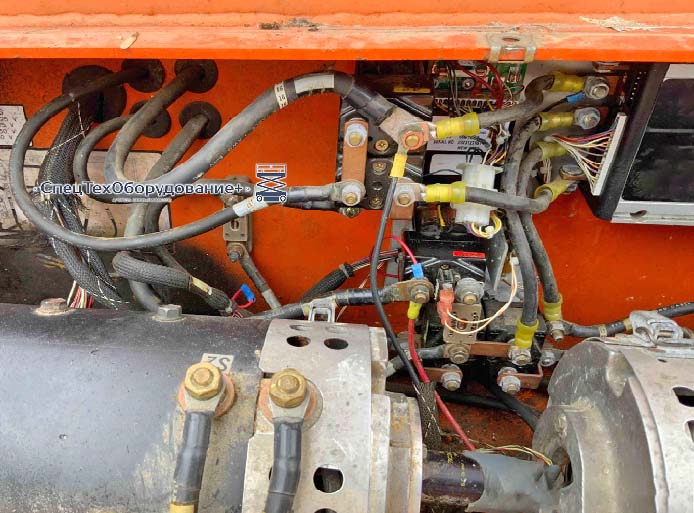

В этом отсеке распложены ходовые электромоторы с электромагнитными тормозами (в новых моделях E400/E450 тормоза масляные), на одном из моторов установлен датчик оборотов. На задней стенке находятся контакторы и блок управления моторами. В передней части можно увидеть датчик наклона.
Аккумуляторы.
Аккумуляторы расположены в боковых секциях, всего 8 штук по 6 вольт каждый.
