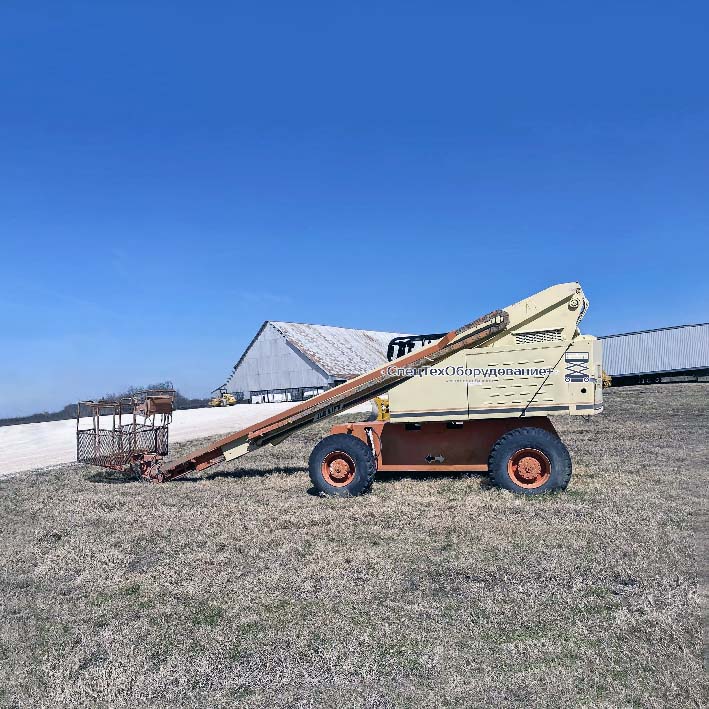

JLG 60H это телескопический подъемник с рабочей высотой чуть больше 20 метров и большой грузоподъемностью.
JLG 60H характеристики:
Рабочая высота 20.12 м
Боковой вылет 17.30 м
Длина 7.90 м
Ширина 2.41 м
Высота 2.84 м
Средний вес подъемника 10.70 т
Размер люльки 1.52 х 0.91 м

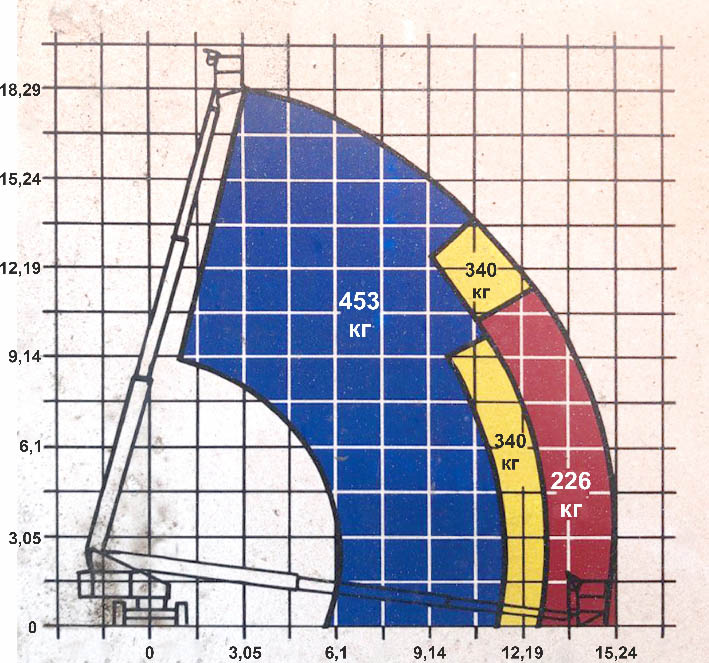

Грузоподъемность 227 кг (смотри диаграмму высот)
Скорость езды до 5.60 км/ч
Радиус поворота внешний 3.58 м
Двигатель Deutz F3L912 / Ford LRG-4231-6005-A (газ/бензин) / Ford LSG-423 (газ/бензин)

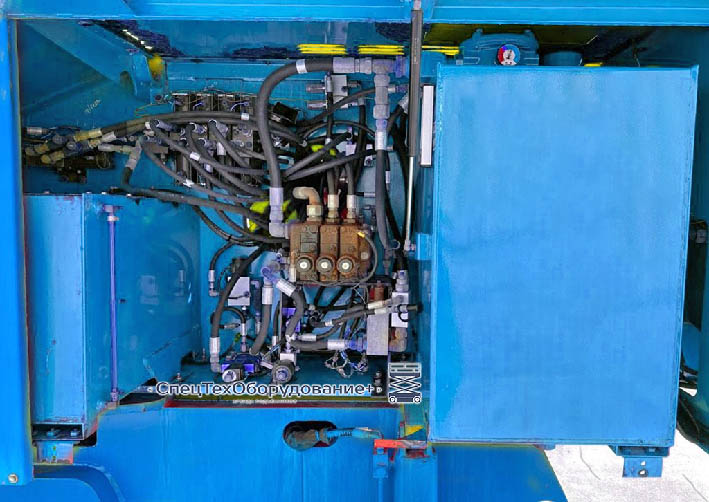

Отсек с гидравликой.
В нём находятся баки с топливом и гидравлическим маслом и гидравлические блоки с клапанами.

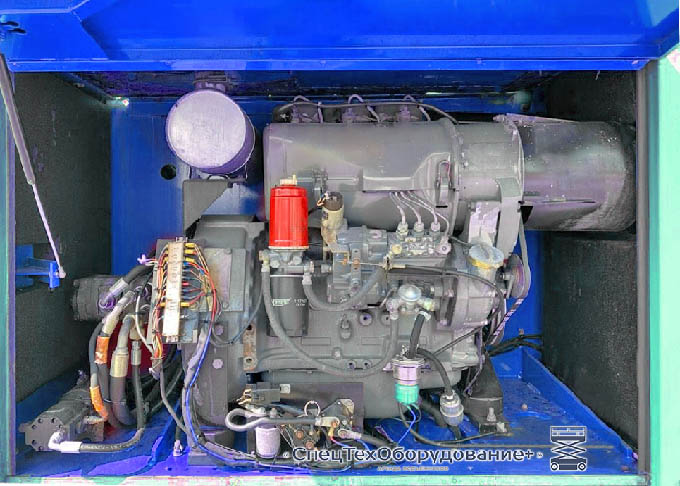

Отсек с мотором.
В этом отсеке расположен двигатель.

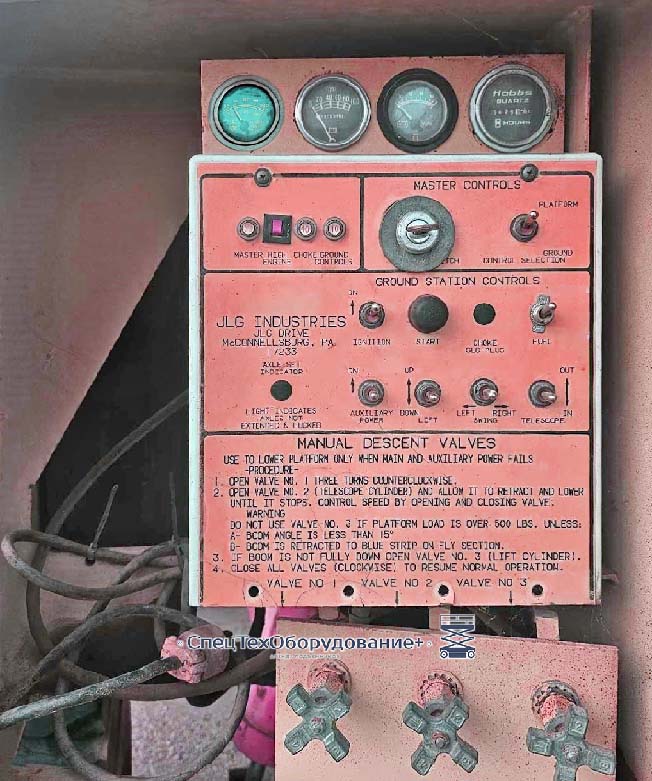

Нижний пульт управления.
Управление осуществляется селекторами. В верхней части находится счётчик часов работы, индикатор заряда аккумулятора, индикатор температуры двигателя и индикатор давления в системе. В нижней части расположены краны аварийного спуска платформы.

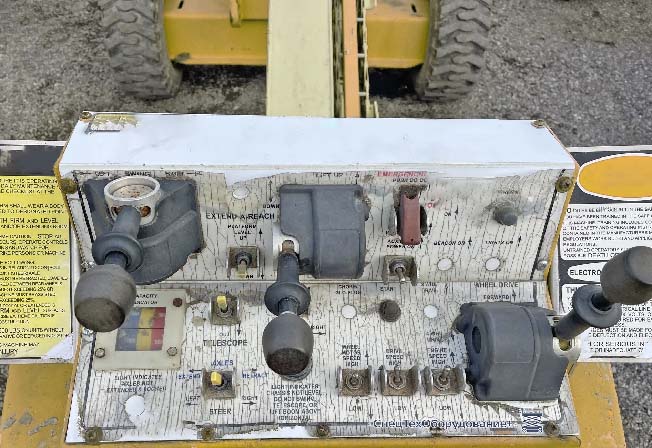

Верхний пульт.
Левый джойстик поворачивает башню, центральный поднимает и опускает главную стрелу, правый необходим для езды (для поворота колёс используется переключатель в центральной части пульта).
